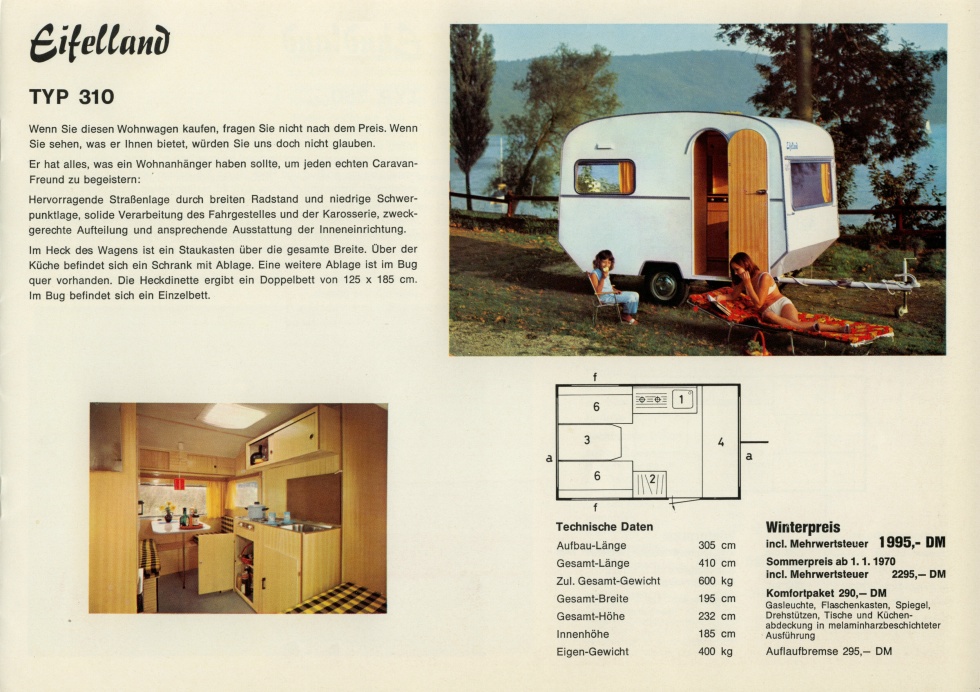

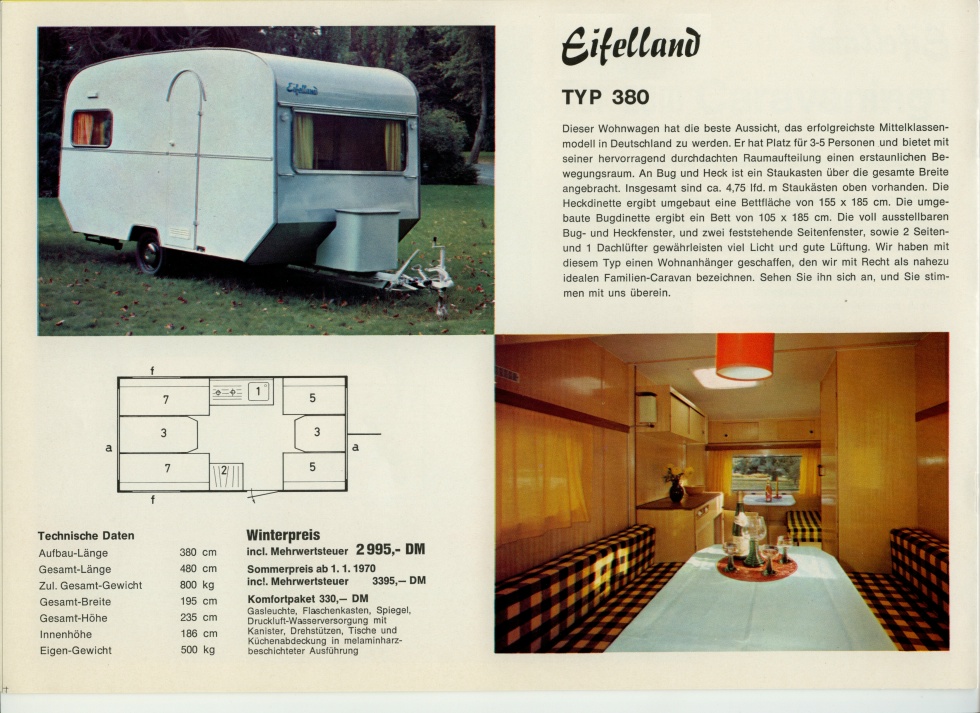

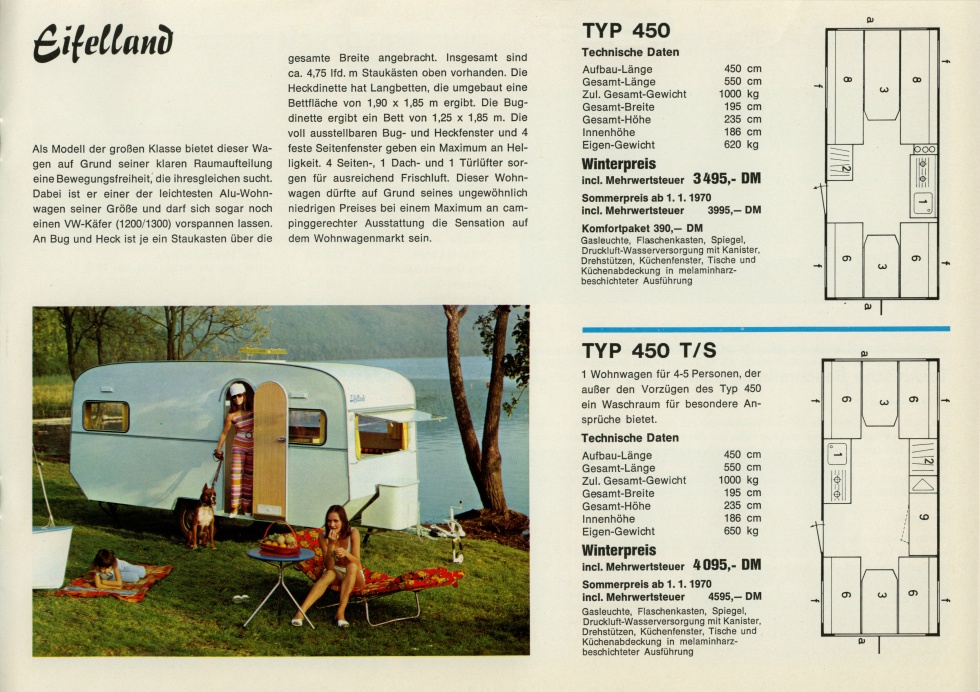

Grundrißerklärung
1 Blockküche, Nirosta-Spüle
2 Kleiderschrank
3 Tisch
4 Sitzbank, Einzelbett
5 Sitzbank, 105 cm
6 Sitzbank, 125 cm
7 Sitzbank, 155 cm
8 Sitzbank, 190 cm
9 Toil.- u. Waschraum (eing,  a = Ausstellfenster f = feststehend)

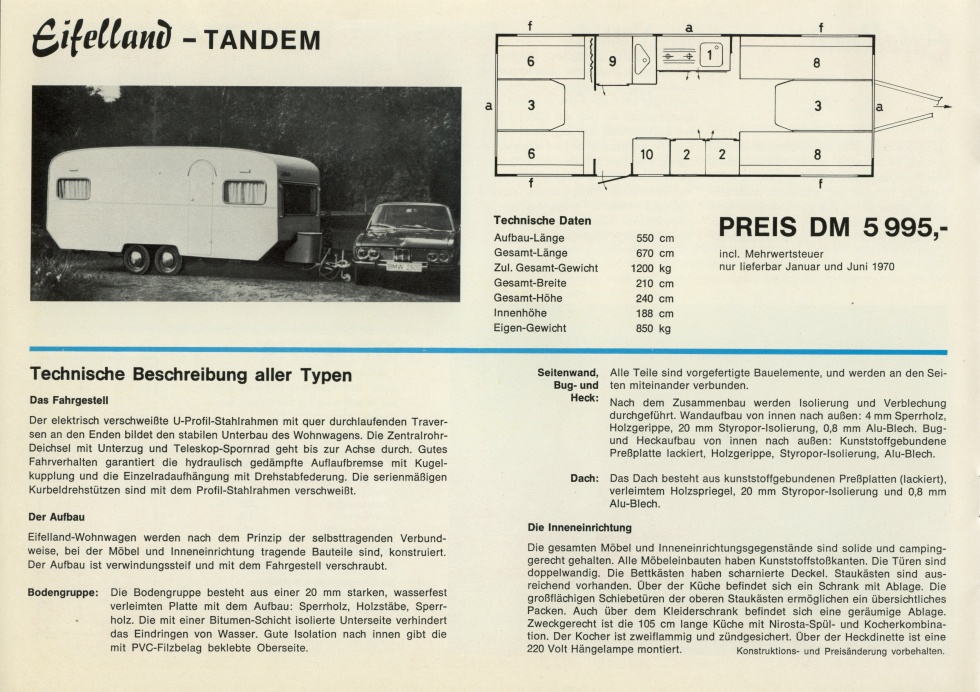

Technische Beschreibung

Fahrgestell: U-Profil-Stahlrahmen mit quer duchlaufenden Traversen an den Enden. Der gesamte Rahmen ist elektrisch verschweißt. Zentralrohr-Deichsel bis zur Achse durchgehend, mit Unterzug. Auflaufbremse hydraulisch gedämpft mit Kugelkupplung. Einzelradaufhängung mit Drehstabfederung, Teleskop-Spornrad. Kurbeldrehstützen mit dem Profilstahlrahmen verschweißt.

Aufbau: Allgemeines: Selbsttragende Verbundweise, bei der Möbel- und Inneneinrichtung tragende Bauteile sind. Der Aufbau ist verbindungssteif und mit dem Fahrgestell verschraubt.

Bodengruppe: Die Bodengruppe besteht aus einer 20 mm starken, wasserfest verleimten Platte mit folgendem Aufbau: Sperrholz, Holzstäbe, Sperrholz. Die Unterseite ist mit einer Betumenschicht abisoliert, damit ein Wassereindringen verhindert wird. Die Oberseite ist mit einem isolierenden PVC-Filzbelag beklebt. In die Bodenplatte sind Kunststoffradkästen eingearbeitet.

Seitenwand, Bug und Heck: Alle Teile sind vorgefertigte Bauelemente, welche an den Seiten miteinander verbunden werden. Nach dem Zusammenbau wird die Isolierung und die Verblechung durchgeführt. Wandaufbau von innen nach außen: 4 mm Sperrholz, Holzgerippe, 20 mm Styropor-Isolierung, 0,8 mm AluBlech , Bug- und Heckaufbau von innen nach außen: Kunststoffgebundene Preßplatte lackiert, Holzgerippe, Styropor-Isolierung, Alu-Blech.

Dach: Kunststoffgebundene Preßplatte lackiert, Holzspriegel verleimt, 20 mm Styropor-Isolierung, 0,8 mm Alu-Blech.

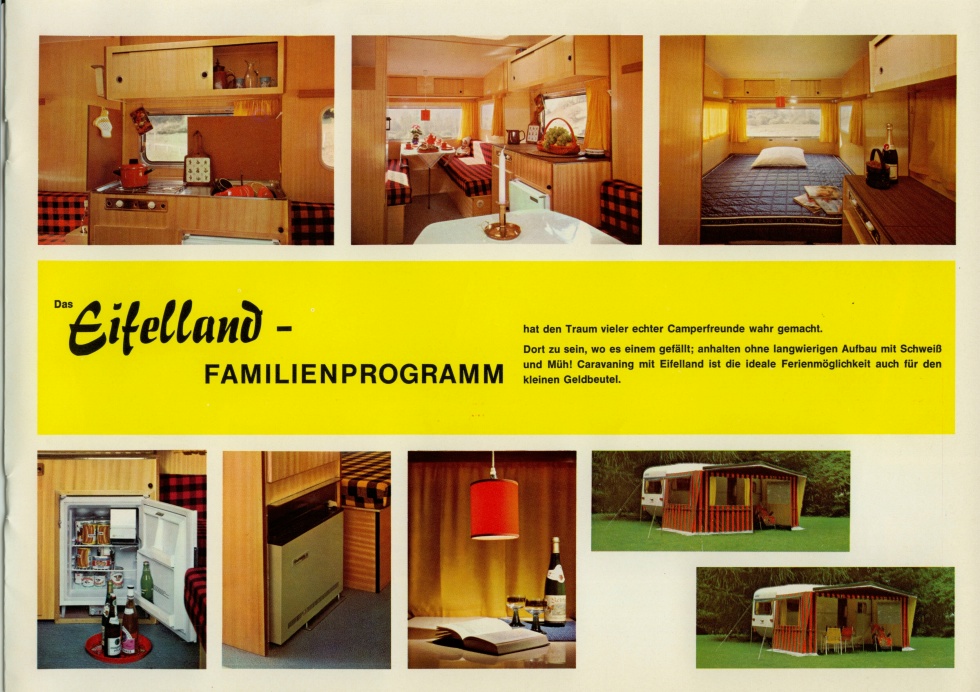

Inneneinrichtung: Die gesamten Möbel und Inneneinrichtungsgegenstände sind solide und campinggerecht gehalten. Alle Möbeleinbauten haben Kunststoffstoßkanten. Die Türen sind doppelwandig. Die Bettkästen haben scharnierte Deckel. An Bug und Heck ist ja ein Staukasten über die gesamte Breite angebracht, weiterhin ist über der Küche ein Schrank mit Ablage.

Die Staukästen haben großflächig Schiebetüren, die ein übersichtliches Packen ermöglichen. Ober dem Kleiderschrank ist eine geräumige Ablage.

Konstruktions- und Preisänderung vorbehalten.
